不锈钢冲压离心泵DL 型

作者：南京宁飞工业水泵厂 发布时间：2019-09-12 17:18 浏览量：

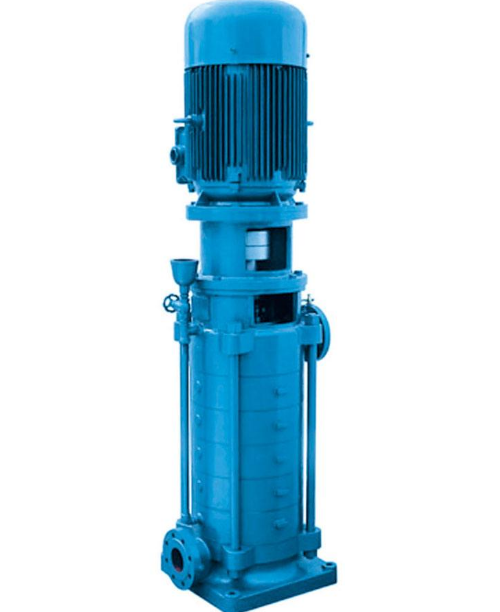

　　一、DL型立式多级离心泵概述：

　　DL型立式多级离心泵是采用国家推荐使用的高效节能产品IS型泵的水力模型，为立式多级多节段式结构。螺杆把进水段、中段、出水段夹紧联成一体。水泵每一级装一个叶轮、一个导水叶。轴向力采用水力平衡法解决，残余轴向力由球轴轴承承受，用油脂润滑。轴封采用软填料或机械密封。产品执行JB/T2727-93《立式多级离心泵型式与基本参数》标准，主要供吸送稀释的、清洁的、不腐蚀的、不爆炸的清水及物理化学性质类似水的不含固体颗粒或纤维的液体。

　　本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量可靠、性能稳定。


　　二、DL型立式多级离心泵 产品特点：

　　1、水力模型先进：效率高，性能范围广。

　　2、结构新颖，运行可靠：取消了平衡鼓，其轴向力采用水力平衡，彻底解决了平衡鼓易锈蚀、易咬死、易磨损的问题，保证了运行更加可靠。

　　3、更少的运行、维修费用：采用优质机械密封，耐磨损、无泄漏、使用寿命长，故障率低，具有更少的运行维修费用。

　　4、运行平稳，噪音低：采用低转速电机，使泵运行平稳，噪音更低。

　　5、立式结构，占地面积小。

　　三、DL型立式多级离心泵适用范围：

　　广泛应用于工业和城市给排水、高层建筑的消防、生活供水以及空调机组循环、远距离送水、采暖、浴室、锅炉冷暖水循环增压及设备配套等场合。DL型立式多级离心泵使用介质温度不超过80℃，DLR型使用介质不超过120℃。


　　四、DL立式多级离心泵结构说明：

　　DL型立式多级泵由电机和泵两部分组成，电机为Y型三相异步电机，泵和电机采用联轴器连接，整体为刚性连接，使用时无需校正。泵由定子部分和转子部分组成。泵定子部分由进水段、中段、导叶、出水段、填料函体等零件组成。为防止定子磨损，定子上装有密封环、平衡套等，磨损后可用备件更换。转子部分由轴、叶轮、平衡毂等组成。转子下端为水润滑轴承，上部为角接触球轴承，DL立式多级离心泵的轴向力绝大部分由平衡鼓来承担，其余小部分残余轴向力幅角接触球轴承来承受。进水段和出水段和结合面用纸垫通过接紧达到密封。轴封采用填料或机械密封，用户可根据需要选择。

　　立式多级泵旋转方向从驱动端向下看为逆时针方向转动。

　　1、立式多级泵结构紧凑，体积小，外形美观，占地面积小，节省建筑费用;

　　2、立式多级泵的吸入口和出水口在同一中心线上，简化管路的连接;

　　3、根据实际情况，多级泵的进出口可装配成90°、180°、270°不同的方向;

　　4、根据实际情况，多级泵的出口可装配成1~5个出口，以满足同一台泵上获得不同的扬程。


　　五、DL立式多级离心泵使用说明：

　　(一)、起动

　　l、泵用于有吸程场合，即进口为负压时，应先向进口管路中进行灌水排气或用真空泵引水，使水充满整个泵和进口管路，注意进口管路必须密封，不得有漏气现象存在。

　　2、关闭出口管上的闸阀及压力计旋塞，以减小起动电流。

　　3、用手转动转子几圈，使轴承润滑并检查泵内叶轮和密封环运转有无碰擦，如转不动，不应起动，直至找出故障原因为止。

　　4、试起动，电机转向应和泵上的箭头指向一致，打开压力计旋塞。

　　5、当转子达到正常运转后，压力计显示出压力时，逐渐打开出口闸阀，调节至所需工况。

　　(二)、运转

　　1、泵在运转时，必须注意观察仪表读数，尽量使泵在铭牌规定的流量扬程附近工作，严防大流量运行。

　　2、定时检查电机电流值不应超过额定电流;

　　3、泵的轴承温度不得高于75℃，并不得超过外界温度35℃。

　　4、泵在开始运转时应放松填料压盖，当膨胀石墨或填料完全膨胀后再调整到合适的程度。

　　5、易损件磨损过大应及时更换。

　　6、发现异常现象，立即停机检查原因。

　　(三)、停车

　　1、关闭出水管路上的闸阀，关闭真空表旋塞。

　　2、停止电机，然后关闭压力计旋塞。

　　3、如有冬季塞冷季节，应将泵内液体放尽，以免冻裂。

　　4、长期停止使用，应将泵拆卸，清洗上油，妥善保管。
