作者：南京宁飞工业水泵厂 发布时间：2019-08-29 17:46 浏览量：
WB型电动往复泵产品概述
往复过流部份分为两种材质，铸铁材质专用于抽吸清水或油类制品及其它无腐蚀性液体，不锈钢材质1Cr18Ni9Ti钢制成。适用于抽送各种酸碱类液体，本泵特别适用于槽车卸车之用。及其它需要自吸的场合。本泵 输送介质温度150℃。如用户要求更高温度，请选WBR高温往复泵。
WBR型高温电动往复泵
WBR高温往复泵是本单位专用为炼油、造纸、油毡、石化等行业设计生产的一种新颖泵，该泵设计合理，结构紧凑，参照国外产品消化吸收。是一种很有使用前途的输送设备，该泵对于一些用户仍在使用的蒸气往复泵，是一种节能，环保代替产品。本泵适用于温度在150～400℃之间的热水、热油或其它物化性能类似于油水的高温介质。

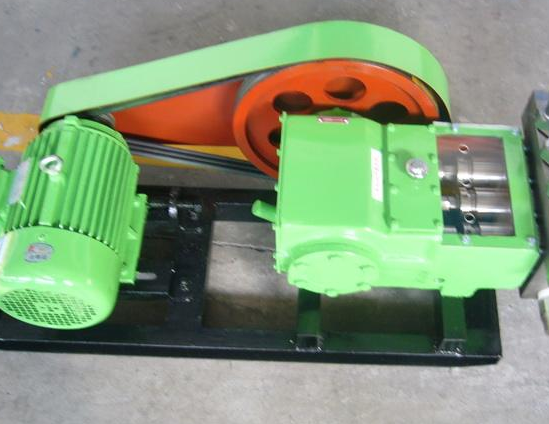

本泵机体部份由齿轮箱、电机、飞轮十字头等构成，齿轮箱采用飞溅方式润滑。泵体由铸钢组成双层夹套结构，夹套内可通蒸气，以进行保温(如重油类)，泵阀结构采用球阀方式，密封可靠，动作灵敏。泵头和箱体之间有冷却套隔开，冷却套用自来水循环方式，有效地阻止泵头热量向箱体部扩散。本泵密封填料采用国内 的石墨纤维高温填料，其它零部件采用耐热钢及时处理，保证了该泵的使用寿命。
WBR高温电动往复泵性能参数表:
WB1机座系列
| 型号 | 流量m?/h | 压力Kg/cm? | 活塞直径mm | 活塞行程mm | 功率Kw/r | 往复次数z/min | 吸入口尺寸(flange) | 出口尺寸(flange) | 重量kg |
| WB1-0.75/16 | 0.75 | 16 | 36 | 100 | 2.2/1450 | 130 | 1" | 1" | 370 |
| WB1-0.75/25 | 0.75 | 25 | 36 | 100 | 3/1450 | 130 | 1" | 1" | 370 |
| WB1-0.75/40 | 0.75 | 40 | 36 | 100 | 4/1450 | 130 | 1" | 1" | 370 |
| WB1-6/5 | 6 | 5 | 100 | 100 | 4/1450 | 65 | 1?" | 1?" | 370 |
| WB1-6/10 | 6 | 10 | 100 | 100 | 5.5/1450 | 65 | 1?" | 1?" | 370 |
| WB1-10/7 | 10 | 7 | 160 | 100 | 7.5/1450 | 45 | 2?" | 2?" | 400 |
| WB1-13/3 | 13 | 3 | 160 | 100 | 5.5/1450 | 65 | 2?" | 2?" | 400 |
| WB1-13/6 | 13 | 6 | 160 | 100 | 7.5/1450 | 65 | 2?" | 2?" | 420 |
WB2机座系列
| 型号 | 流量m?/h | 压力Kg/cm? | 活塞直径mm | 活塞行程mm | 功率Kw/r | 往复次数z/min | 吸入口尺寸(flange) | 出口尺寸(flange) | 重量kg |
| WB2-1/120 | 1 | 120 | 36 | 120 | 7.5/1450 | 145 | 1" | 1" | 700 |
| WB2-2/60 | 2 | 60 | 50 | 120 | 7.5/1450 | 145 | 1" | 1" | 720 |
| WB2-10/15 | 10 | 15 | 160 | 120 | 7.5/1450 | 37 | 2?" | 2?" | 740 |
| WB2-10/25 | 10 | 25 | 160 | 120 | 11/1450 | 37 | 2?" | 2?" | 760 |
| WB2-20/5 | 20 | 5 | 160 | 120 | 7.5/1450 | 73 | 2?" | 2?" | 760 |
| WB2-20/10 | 20 | 10 | 160 | 120 | 11/1450 | 73 | 2?" | 2?" | 760 |
| WB2-30/3 | 30 | 3 | 210 | 120 | 7.5/1450 | 73 | 4" | 4" | 790 |
| WB2-30/6 | 30 | 6 | 210 | 120 | 11/1450 | 73 | 4" | 4" | 790 |
WBR高温系列
|
型 号 |
流量 |
压力 |
活塞直径 |
活塞行程 |
往复次数 |
电机功率 |
泵口径（法兰） |
|
|
吸口 |
出口 |
|||||||
|
WBR-5/7 |
5 |
7 |
100 |
100 |
65 |
1450/3 |
11/2 |
11/2 |
|
WBR-3/10 |
3 |
10 |
100 |
100 |
42 |
1450/3 |
11/2 |
11/2 |
|
WBR-20/7 |
20 |
7 |
160 |
120 |
73 |
1450/7.5 |
21/2 |
21/2 |
|
WBR-15/15 |
15 |
15 |
160 |
120 |
50 |
1450/7.5 |
21/2 |
21/2 |
|
WBR-30/15 |
30 |
15 |
210 |
150 |
47 |
1450/18.5 |
4 |
4 |
|
WBR-25/30 |
25 |
30 |
210 |
150 |
40 |
1450/22 |
4 |
4 |
|
WBR-40/10 |
40 |
10 |
250 |
150 |
47 |
1450/18.5 |
4 |
4 |
|
WBR-40/20 |
40 |
20 |
250 |
150 |
47 |
1450/22 |
4 |
4 |
WBR高温电动往复泵安装注意事项：
1、WB电动往复泵水平安装在20～30mm高的水泥混凝土基础上，进出口管路不得负担其它物体及管路的重量。
2、齿轮箱内注120#工业齿轮油。
3、在管路容易堵塞的场合，须安装安全阀，以保证泵的安全运行，如用户需另外订货，请向本公司提出。
4、冬季用泵须检查蒸汽是否畅通，以免介质冻结时开泵造成损坏。
5、开泵前必须先打开进出口阀门。
