磁力驱动泵的结构与工作原理

作者:南京宁飞工业水泵厂    发布时间:2019-09-18 17:02  浏览量:188

  南京磁力驱动泵供应商宁飞工业水泵厂是南京地区一家专业生产销售水泵的单位,今天介绍磁力驱动泵的结构与工作原理:

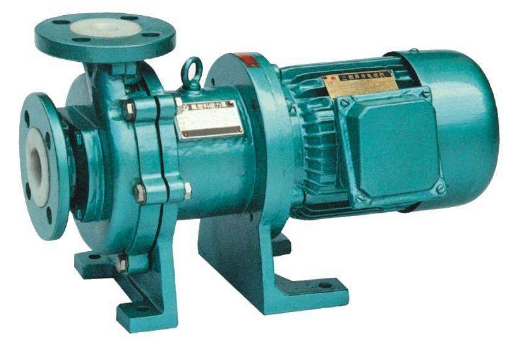

  磁力驱动泵由泵体、叶轮、内磁钢、外磁钢、隔离套、泵内轴、泵外轴、滑动轴承、滚动轴承、联轴器、电机、底座等组成(有些小型的磁力泵,将外磁钢与电机轴直接联在一起,省去泵外轴、滚动轴承和联轴器等部件)。




  1、泵体、叶轮与密封泵相似

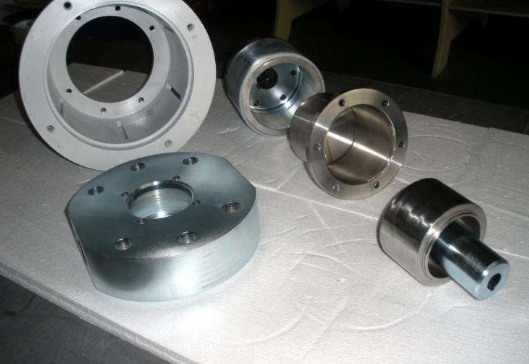

  2、磁性联轴器

  磁性联轴器由内磁钢(含导环和包套)、外磁钢(含导环)及隔离套组成,是南京磁力驱动泵的核心部件。磁力联轴器的结构、磁路设计,及其各零部件的材料关系到磁力泵的可靠性,磁传动效率及寿命。

  (1)内磁钢

  内磁钢与导环采用粘合剂联接。为将内磁钢与介质隔离,内磁钢外表需覆以包套。包套有金属和塑料两种,金属包套采用焊接,塑料包套采用注塑。

  (2)外磁钢

  外磁钢与导环采用粘结剂联接。

  (3)隔离套

  隔离套也称密封套,位于内、外磁钢之间,将内、外磁钢完全隔开,介质封闭在隔离套内。隔离套的厚度与工作压力和使用温度有关,太厚增加内、外磁钢的间隙尺寸,从而影响磁传动效率;太薄则影响强度。隔离套有金属和非金属两种,金属隔离套有涡流损失,非金属隔离套无涡流损失。

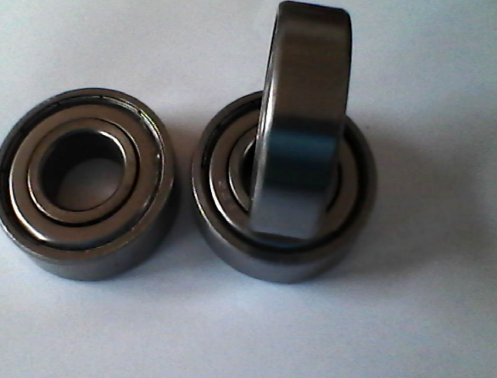

  3、滑动轴承

  磁力泵的泵内轴由滑动轴承支承。由于滑动轴承是靠润滑性很差的输送介质来润滑,因此滑动轴承应采用耐磨性和自润滑性良好的材料制作。常用的轴承材料有碳化硅陶瓷、石墨、填充聚四氟乙烯等。

  磁力传动在离心泵上的应用与一切磁传动原理一样,是利用磁体能吸引铁磁物质以及磁体或磁场之间有磁力作用的特性;而非铁磁物质不影响或很少影响磁力的大小,因此可以无接触地透过非磁导体(隔离套)进行动力传输,这种传动装置称为磁性联轴器。电动机通过联轴器和外磁钢联在一起,叶轮和内磁钢联在一起。在外磁钢和内磁钢之间设有全密封的隔离套,将内、外磁钢完全隔开,使内磁钢处于介质之中,电动机的转轴通过磁钢间磁极的吸力直接带动叶轮同步转动。
