变频器控制柜的结构及其功能介绍

　　变频器控制柜的结构是怎样的?变频控制柜的功能介绍又是怎样的?请看下面的文章!

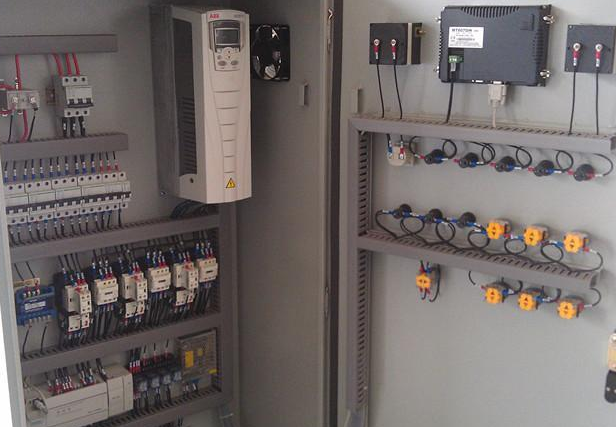

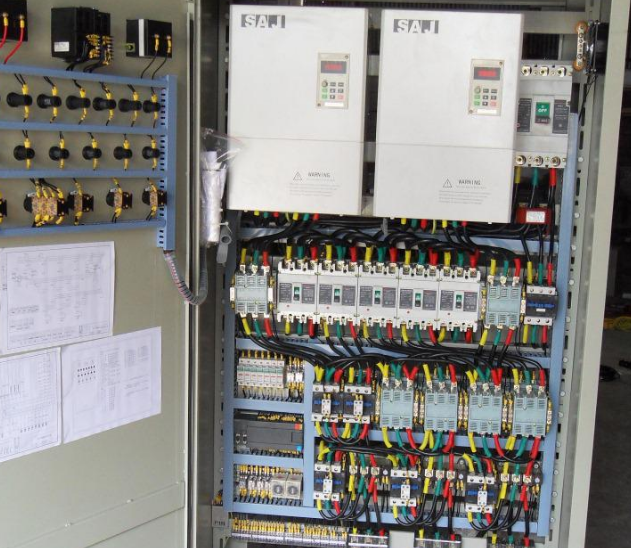

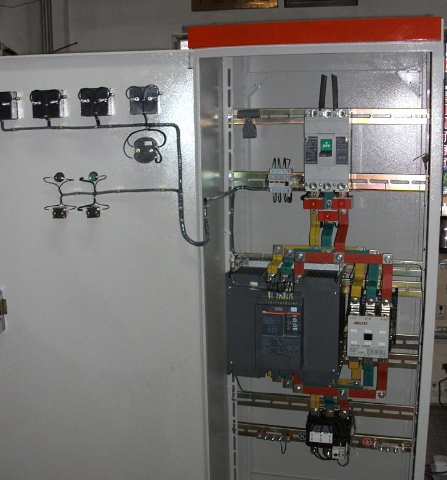

　　变频器控制柜的结构

　　变频器控制柜(变频器电控柜/电气控制柜)采用封闭柜式结构，防护等级一般为IP20，IP21,IP30等，采用型材骨架，表面涂敷喷塑，且容易并柜安装，上端可配置母线，变频器面板外引至柜体外表可直接操作，根据需要可设置就地和远程控制或PC/PLC通讯控制,具有很直观的各种显示功能变频器是变频柜的专用配套产品，其变频调速功能及主要技术参数取决于内设变频器的规格型号和外围的配置状况。

　　变频器柜根据用途的不同和功能的各异其差别也很大，一般根据工矿要求定制。目前比较定型的有：恒压供水变频柜(1控1，1控2，1控3等)，自动扶梯变频控制柜，中央空调循环水泵变频柜, 风机变频节能柜等。


　　变频控制柜的功能介绍

　　1、变频控制柜的电源切换与保护功能

　　变频控制柜通常设计有断路器元件，它连接着进线电源，可以帮助变频控制柜完成电路的通断操作，并能够在电路和变频器出现短路或过载时提供保护。此外变频柜还可以在电机维护时切断电源保证操作人员安全。

　　2、变频控制柜的变频调速功能

　　变频控制柜的控制面板上设置有变频调速用的电位器，可以根据操作人员的输出频率，向电机输送指令信号，控制电机的转速。变频控制柜中的部分产品设置有工频切换功能，以保证在变频器出现故障时，通过自动控制回路将电动机切换回工频电源。

　　3、变频控制柜的直观控制功能

　　变频控制柜的柜体上设计有显示设备与操作面板，它与变频控制柜内部的电器元件相连，可以直观显示变频控制柜的运行状态，同时方便操作人员控制变频装置的运行，及对电机等被控制设备进行现场操作。

　　变频控制柜的柜体上，还安装有各种仪器仪表及指示灯，例如电压表、电流表、频率表，及电源指示灯、报警指示灯、运行指示灯、工频指示灯等。变频控制柜的运行及操作状态，可以直接反应在各项仪表及指示灯上，实现对变频器工作状态的时时监测。

　　4、变频控制柜的安全防护功能

　　变频控制柜将各种包括变频器在内的各种电气元件都集中在柜体内，这样可以减少外部环境对电气元件的影响程度，降低电气元件受环境污染的程度，也降低变频控制柜操作人员的触电危险，因此具有较好的安全防护效果。


　　以上就是文章的全部内容，希望对大家有所帮助!
